Istec SpeedSys T10

Der SpeedSys T10 ist ein einkanaliger Drehzahlwächter, Messumformer und Schalter, der Drehzahlüberwachungsfunktionen für rotierende Maschinen bereitstellt. Er wandelt die Signale von Drehzahlsensoren in verarbeitete Ausgangssignale um. Sein geringer Platzbedarf ermöglicht eine Installation mit minimalen Auswirkungen, wodurch die Drehzahlüberwachung für ein breites Anwendungsspektrum ermöglicht wird. Der T10 ist Teil der SpeedSys-Drehzahlmesserserie zusammen mit dem T11, T20 und T30.

SpeedSys T11 für 1-Kanal-Drehzahlüberwachung und -Schaltung (mit Display) »
SpeedSys T20 für die 2-Kanal-Drehzahlüberwachung und -Schaltung »
SpeedSys T30 für die 3-Kanal-Drehzahlüberwachung und -Schaltung »

Der ultimative Drehzahlgeber und Schalter

Das System verfügt über zwei konfigurierbare Hochgeschwindigkeitsrelais für verschiedene Geschwindigkeitsfunktionen und einen hochpräzisen Analogausgang zur Weiterverarbeitung.





Einfach zu nutzen und zu integrieren

Der SpeedSys T10 akzeptiert eine Vielzahl von Sensoreingängen, wird mit einer barrierefreien Software-Suite geliefert und verfügt über eine Modbus-Schnittstelle für die weitere Integration.

Geringe technische und finanzielle Auswirkungen

Der SpeedSys T10 ist ein Frequenzumrichter für die DIN-Schiene, der eine kostengünstige Lösung für Drehzahlüberwachungsfunktionen an rotierenden Maschinen bietet.

Design

Der SpeedSys T10 verfügt über zwei Relais. Das System akzeptiert Signaleingänge von 3-Draht-Spannungssensoren (Hall-Effekt & Näherungssensoren) und 2-Draht-Spannungssensoren (MPU).

Aufgrund seines kompakten Designs hat der T10 einen geringen technischen Platzbedarf und lässt sich platzsparend installieren. Der T10 ist mit benutzerfreundlichen Steckverbindern ausgestattet und wird auf einer DIN-Schiene montiert.





Konfiguration



Anwendungsbereiche

Der SpeedSys T10 wird als Überwachungs-, Übertragungs- und Schaltgerät für Drehzahlbedingungen an rotierenden Maschinen eingesetzt. Typische Anwendungsbereiche sind:

  • Aeroderivate
  • Mikroturbinen
  • Windkraftanlagen
  • Gas- und Dampfturbinen
  • Wasserturbinen (Kaplan, Francis, Pelton)
  • Kompressoren
  • Erweiterungen
  • Anwendungen in der Schifffahrt
  • Aufzüge
  • Allgemeine Automatisierung



System

Systemfunktionen

  • Schnelle Hardware-Reaktionszeit von 8 ms (Relais)
  • Hochpräzises analoges Signal (4–20 mA)
  • Signalfilter und Leitungsverstärker



  • 2 Hochgeschwindigkeitsrelais:
    • 1x DPST
    • 1x SPST

Integrationen

Integration in die Schwingungsüberwachung

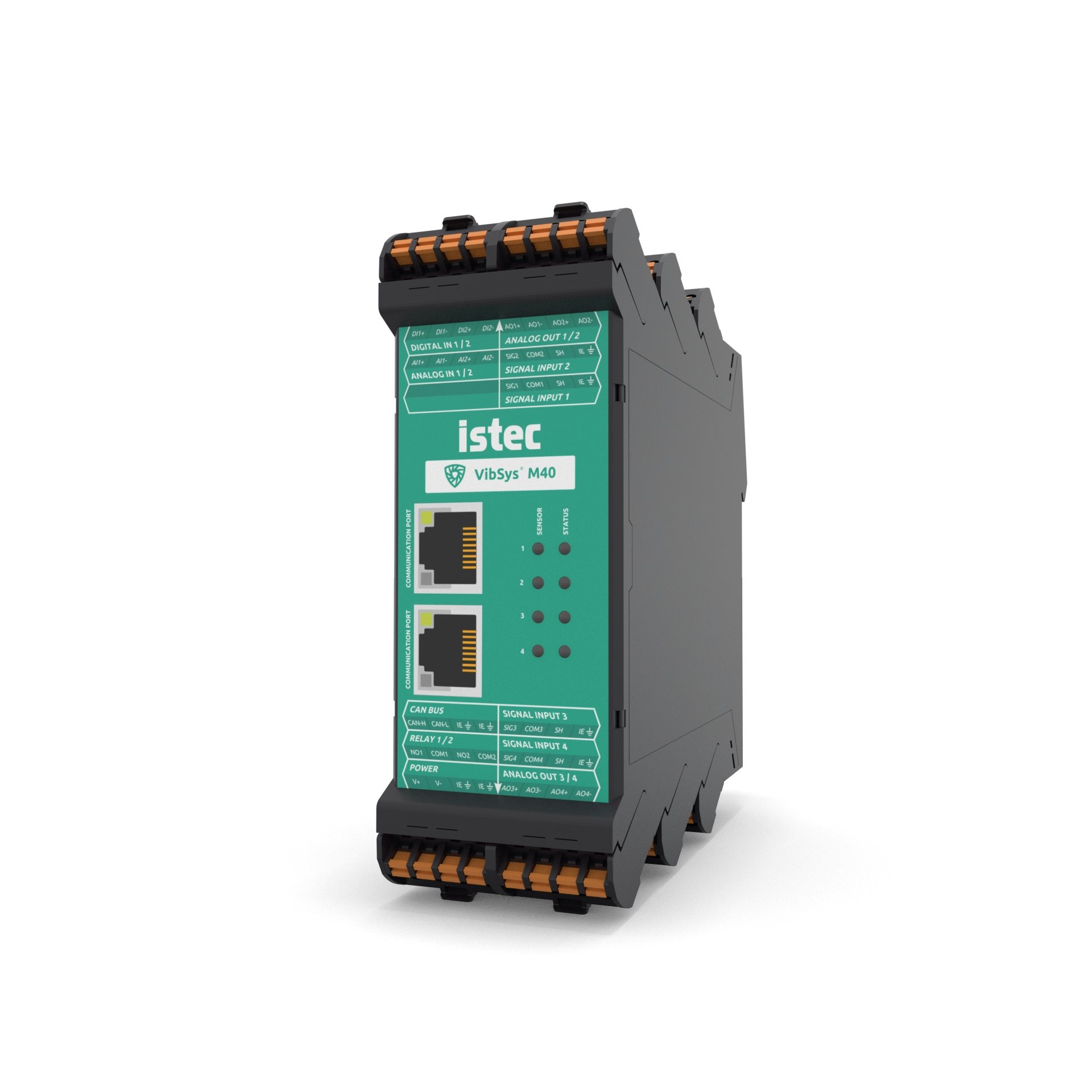

Das T10 arbeitet nahtlos mit VibSys zusammen, dem Schwingungsüberwachungssystem der nächsten Generation und Cloud-Gateway. VibSys macht fortschrittliche Schwingungsüberwachung für jede rotierende Maschine zugänglich.

Erfahren Sie mehr über VibSys »

Integration in den Überdrehzahlschutz

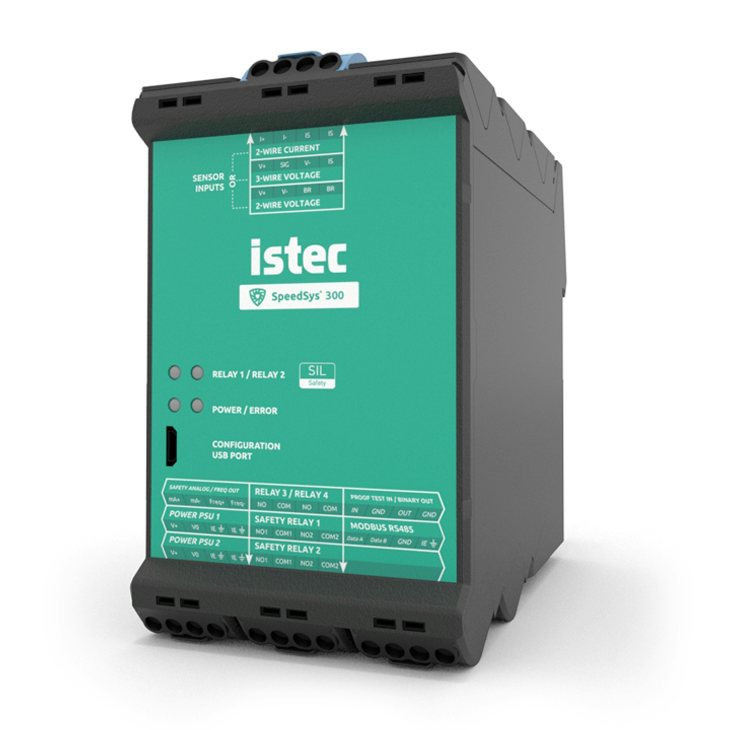

Das T10 lässt sich problemlos mit unseren ODS-Systemen SpeedSys 200 und 300 kombinieren. Das SpeedSys 300 ist ein nach SIL 3 klassifiziertes Überdrehzahlschutzsystem für rotierende Maschinen.

Erfahren Sie mehr über den SpeedSys 300 »
