Anwendungshinweis: RecipSys 200

Überwachung des Verschleißes des Kolbenringe an einem 4-Zylinder-Kolbenkompressor

Kolbenkompressoren sind in einer Vielzahl von Branchen wie (Petro-) Chemie, Energie sowie Öl und Gas von entscheidender Bedeutung. Kolbenverdichter sind im Vergleich zu vergleichbaren Maschinen sehr wartungsintensiv.

Während seiner Hin- und Herbewegung bewegt sich der Kolben durch den Kompressorzylinder, unterstützt durch Kolbenringen. Die Kolbenringen stellen sicher, dass kein Metall-Metall-Kontakt zwischen Kolben und Zylinderwand besteht. Aufgrund großer mechanischer Kräfte in ihrer Konstruktion und hoher Beanspruchungsfaktoren nutzen sich diese Kolbenringen mit der Zeit ab. Dies kann je nach Anwendung Wochen oder Monate dauern, ist aber in jedem Fall unumgänglich.

Die Überwachung dieser wichtiger mechanischen Indikator ermöglicht die effiziente Planung des Ersatz der Kolbenringe. Viele Unternehmen verfügen jedoch nicht über die Mittel, um den Verschleiß der Kolbenringe genau zu überwachen, sondern verlassen sich auf regelmäßige manuelle Inspektionen, um der Kolbenringen zu bewerten und zu ersetzen.

RecipSys 200 – Überwachung der Kolbenring verschleiß

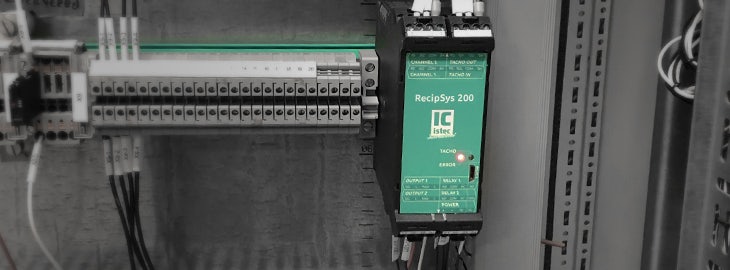

Das RecipSys 200 ist ein kompaktes Überwachungssystem für Kolbenkompressoren. Es liefert genaue Echtzeitdaten über den Verschleiß des Kolbenringen und macht regelmäßige Produktionsstillstände für manuelle Inspektionen überflüssig. Das System bietet Skalierbarkeit für jede Kompressorkonfiguration. Dank seines modularen Aufbaus kann der Benutzer das System in jede Überwachungssuite integrieren.

In unserer Fallstudie finden Sie ein praktisches Beispiel für den RecipSys 200 »

Wie wird es gemessen?

Da die Messung des Kolbenringe verschleißes direkt schwierig ist, wird aufgrund des hohen Drucks im Zylinderraum stattdessen die vertikale Verschiebung der Kolbenstange gemessen. Wenn die Kolbenringen sich abnutzen, Die Kolbenstange verschiebt sich vertikal bis sie einen Punkt erreicht, der einen Alarm auslöst (Abbildung 1).

Phasentrigger

Das RecipSys 200 verwendet einen Phasentrigger (Referenz), um den richtigen Phasenwinkel für die Messung des Stangenabfalls zu bestimmen. Dies macht es viel genauer als jede Gesamtmessung.

Stangenpositionssensor

Eine Näherungssensor ist senkrecht zur Kolbenstange angeordnet. Es misst die vertikale Verschiebung der Kolbenstange, die eine direkte Auswirkung des Verschleißes Kolbenringe ist.

Abbildung 1. Visualisierung, wie die vertikale Stangenverschiebung den Verschleiß der Kolbenringe anzeigt.

Überwachung des Verschleißes Kolbenringen an einem 4-Zylinder-Kolbenkompressor

Zur Überwachung des Verschleißes Kolbenringen bei einer 4-Zylinder-Anwendung sind vier Stangenversatzeingaben erforderlich. Der RecipSys 200 verfügt über zwei Stangenversatzeingänge, sodass für diese Anwendung zwei Modulen ausreichen. Während jedes Gerät über einen eigenen Phasentriggereingang verfügt, wird beim Anschluss von 2 oder mehr Geräten nur einer verwendet.

Klicken Sie auf das Bild, um es zu vergrößern

Das System verfügt über zwei Rohausgänge, die zur externen Signalanalyse oder zur Analyse mit vorhandenen Überwachungssuiten (z. B. Vibration oder Temperatur) verwendet werden können.

Die drei Relaisausgänge können verwendet werden, um Alarme für Stababfall-, Spitze-Spitze- und / oder Sensor- und System-OK-Funktionen auszulösen.

Die zwei Analogausgänge (4-20 mA) können für lokale Anzeige und / oder DCS verwendet werden. Wenn das RecipSys 200 an ein anderes Überwachungssystem mit einem dynamischen Eingang angeschlossen ist, kann das Stangenpositionssignal zum Trending mit der entsprechenden Überwachungssuite (z. B. Vibrosight) verwendet werden.

Das RecipSys 200 verfügt über einen Triggersignalausgang, über den mehrere Modulen für Anwendungen mit 3 oder mehr Zylindern verbunden werden. Unabhängig von der Konfiguration des Kompressors wird nur ein Phasentriggersensor benötigt.

Andere Anwendungen

Aufgrund seiner Skalierbarkeit kann der RecipSys 200 für jede Kolbenkompressorkonfiguration verwendet werden, einschließlich 1-, 2-, 4- und 6-Zylinder-Kompressoren. Für größere Anwendungen können problemlos mehrere Modulen angeschlossen werden. Das System kann in vorhandene Überwachungssysteme und Analysesoftware integriert werden, um einen geringen technischen Platzbedarf zu gewährleisten.
