VibroSmart VSV301

VibroSmart is een compact vibratie bewakings- en monitoringssysteem voor roterende machines. het biedt geavanceerde bewaking en monitoring op (kritsche) roterende machines. Het transmitter-based systeem is schaalbaar waardoor het geschikt is voor zowel kleine als grote roterende machines.

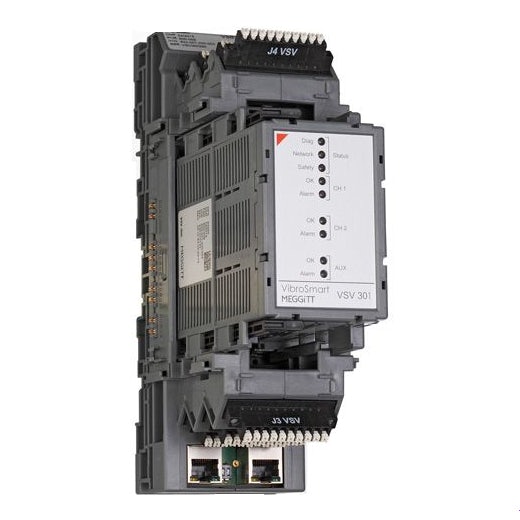

VibroSmart VSV301 vibration monitoring and protection module

Elke fabrieksstructuur

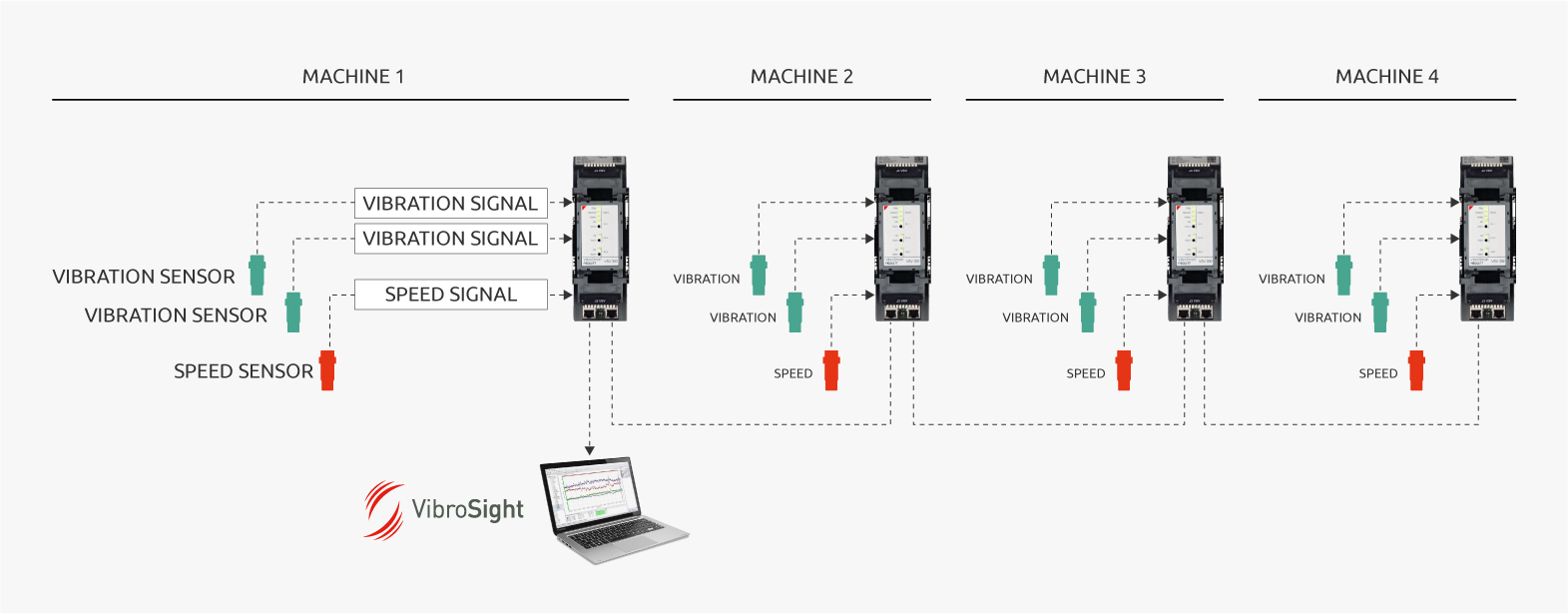

Het system heeft een transmitter layout en biedt gelijke functies als een gecentraliseerd systeem, maar met een meer flexibele en kosten-effectieve architectuur.

Elke applicatie

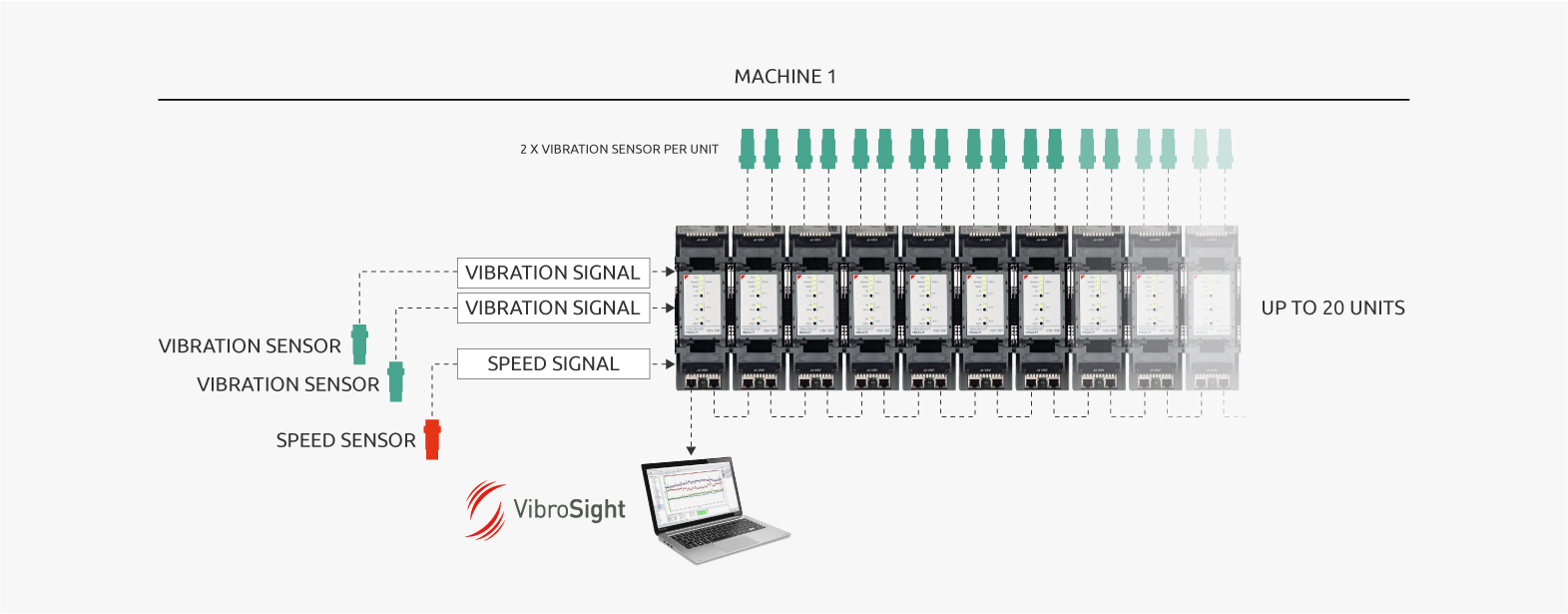

De schaalbaarheid van het systeem maakt het mogelijk om meerdere modules aan te sluiten en modulariteit zorgt voor integratie met andere systemen. Dit maakt VibroSmart geschikt voor zowel kleine als grote (kritische) roterende machines.

“Geavanceerde fabrieksbrede vibratiebewaking en monitoring zonder concessies te doen aan de prestaties”

Ontwerp

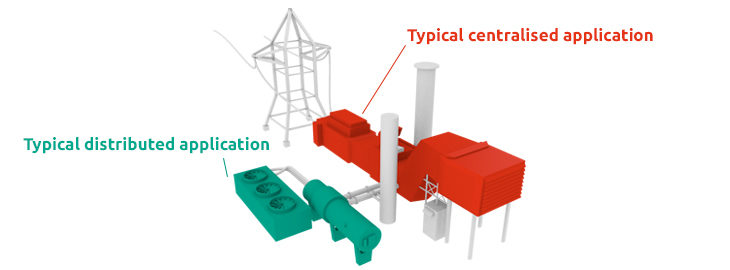

VibroSmart VSV301 is ontworpen om state-of-the-art vibratiebewaking en monitoring te bieden, conform de industriële richtlijnen. Het is bij uitstek geschikt voor industriële installaties, waar (kritische) machines met lagere kanaal-aantallen over grote oppervlakten zijn verspreid. De gedistribueerde architectuur van het systeem maakt de infrastructurele eisen van gecentraliseerde rack-based systemen overbodig.

Bovendien kan het systeem worden geïntegreerd met VibroSight software, wat gedetailleerde inzichten in de conditie van roterende machines mogelijk maakt en uitgebreide analyse-opties biedt.



VibroSmart VSV301 vibration monitoring and protection module



Applicaties

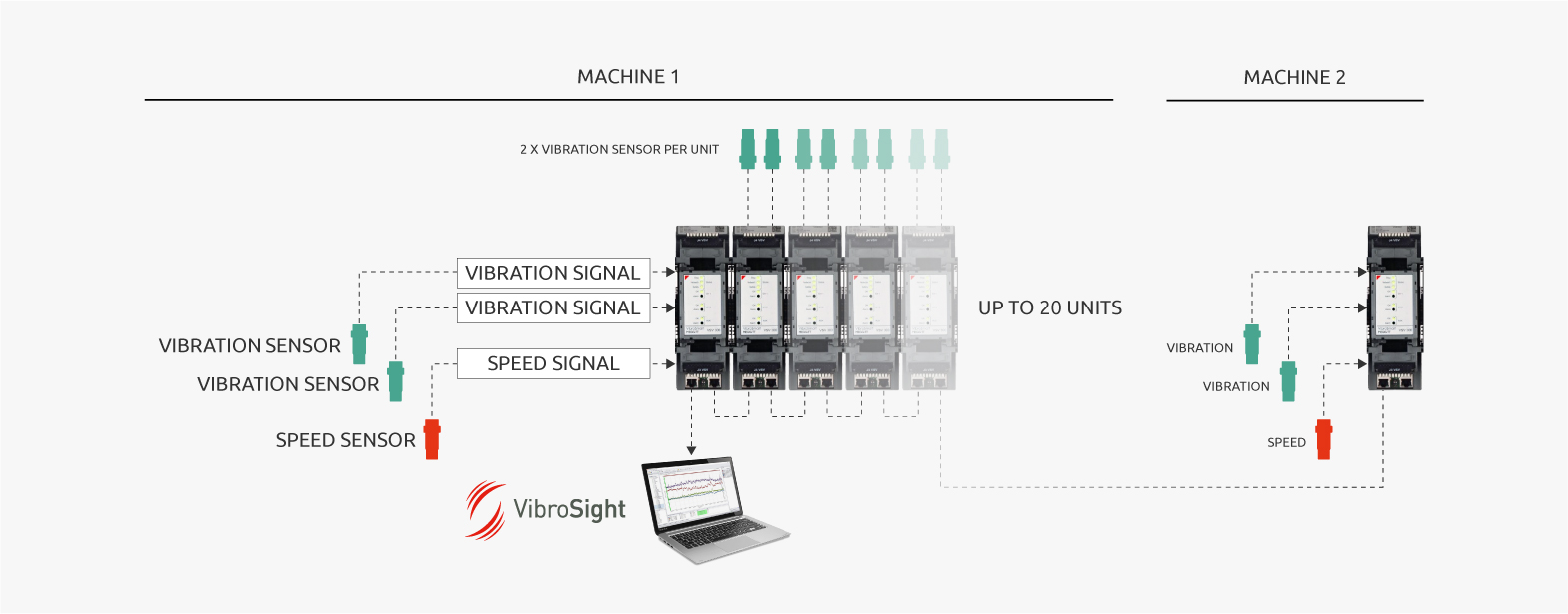

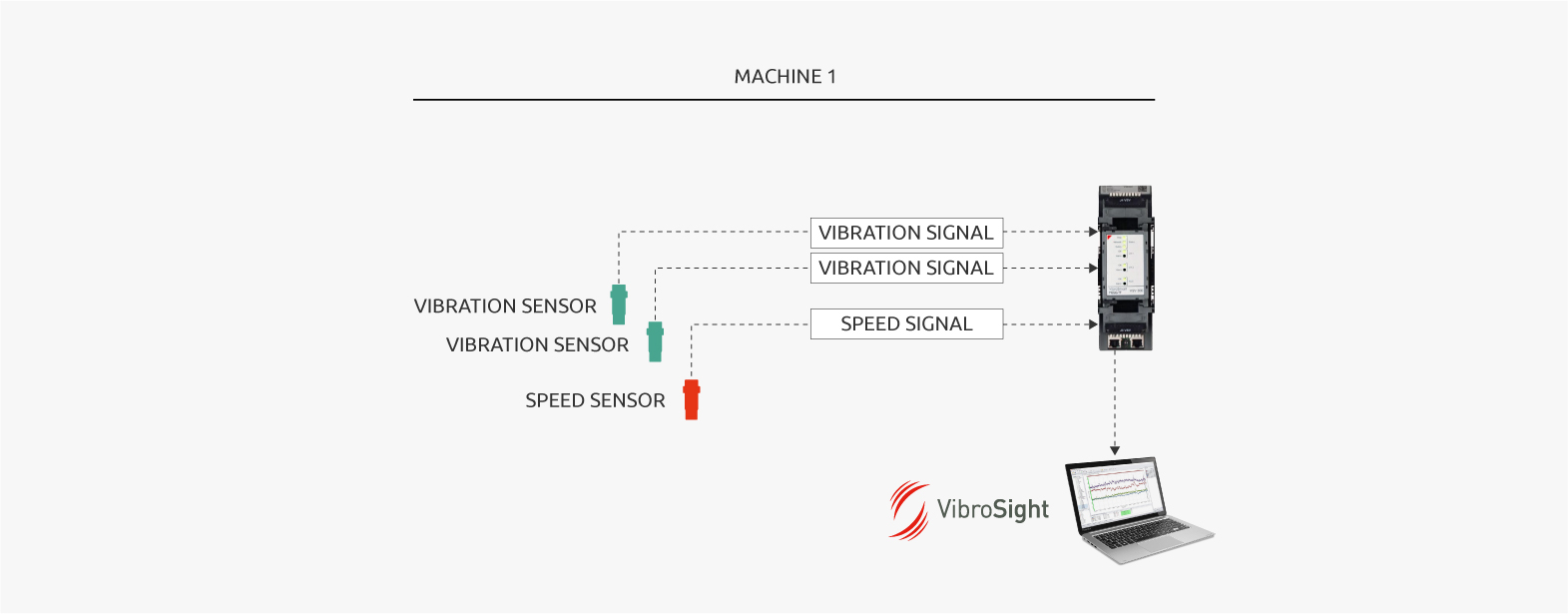

De architectuur van de VibroSmart is ontworpen voor toepassing op een grote range aan toepassingen. Van een stand-alone module voor vibratiebewaking en monitoring op balance of plant apparatuur, tot meerdere aangesloten modules om een compleet meerkanaals systeem op te bouwen voor grotere kritische roterende machines. Typische applicaties zijn:

Micro turbines
■ Compressoren and pompen
■ Gas en -stoomturbines
■ Balance of plant apparatuur

Technische features

Extreme omgevingen

De VibroSmart modules zijn ontworpen om te functioneren in extreem zware industriële omgevingen gekenmerkt door explosieve atmosferen, hoge temperaturen en hoge mechanische belasting.

Uitgebreide alarm opties

Eén module heeft vier basis en twee geavanceerde logica functies die gebruikt kunnen worden om tot vier alarmen per verwerkte output te configureren.

Voordelige installatie

De VibroSmart modules kunnen direct op de roterende machine gemonteerd worden (DIN-rail), waardoor kostbare infrastructurele vereisten zoals (lange) bekabeling niet nodig zijn.

Systeem

Systeem features

  • ATEX-gecertificeerd (Zone 2)
  • Directe montage op de machine (DIN-rail)
  • Geschikt voor accelerometers, proximity (eddy current) sensoren en velocity sensoren.
  • Geschikt voor integratie met VibroSight analyse- en dataverwerkingssoftware.



  • 2 dynamische kanalen en 1 analoge ingang
  • Extra ingangskanaal voor tachometer (speed sensor)
  • 4 basis en 2 geavanceerde logica functies om de relais van de modules te besturen
  • Ethernet communicatie
