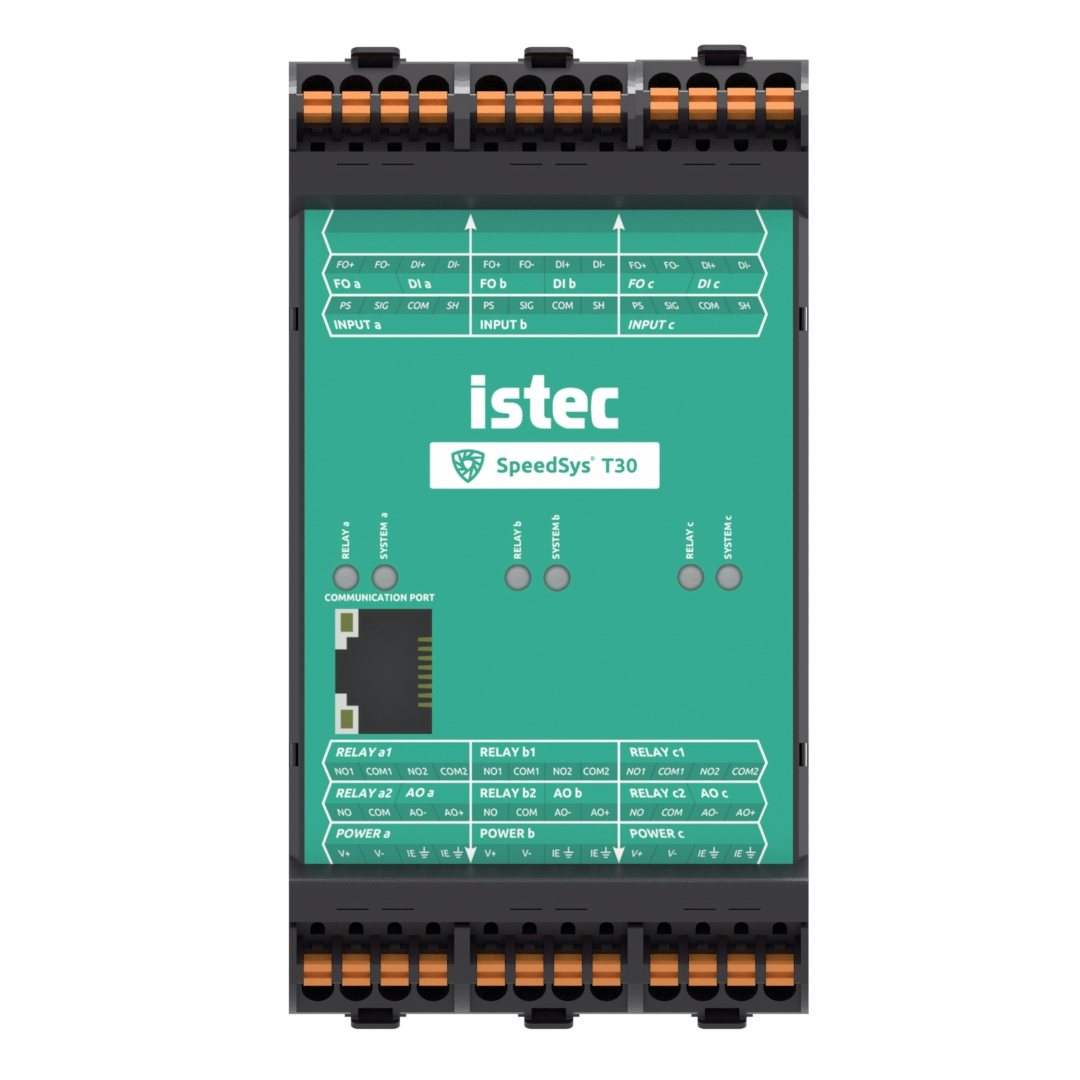

Istec SpeedSys T30

De SpeedSys T30 is een 3-kanaals speed monitor en switch voor roterende machines. Het biedt nauwkeurige bewaking en monitoring voor speed-applicaties zonder SIL-vereiste. Het compacte formaat en de veelzijdige bruikbaarheid (door DIN-railmontage) zorgt voor een gemakkelijke installatie en maakt speed monitoring en bewaking voor een grote range aan toepassingen mogelijk. De T30 is onderdeel van de SpeedSys Tx0-serie met de T10 en T20

SpeedSys T10 voor 1-kanaals speed monitoring en schakelen »
SpeedSys T20 voor 2-kanaals speed monitoring en schakelen »



Elke speedfunctie

De SpeedSys T30 biedt overspeed-, underspeed- en acceleratiebewaking. Het systeem heeft daarnaast uitgebreide monitoringsfuncties, waaronder dynamische sensormonitoring (kanalen vergelijken), reverse rotation, creep en stilstand.





Standalone bewaking & monitoring

Het systeem heeft drie redundante ingangen voor directe sensoraansluitingen en digitale ingangssignalen, een redundante voeding, uitgebreide relaismogelijkheden en Modbus TCP en RTU voor verdere integratie.





SpeedSys 200/300 uitbreiding

De SpeedSys T30 kan ook worden gebruikt als een uitbreiding van het SpeedSys 200/300 SIL-geclassificeerde overspeed-bewakingssysteem; voor extra relais en om bewakingsfuncties en geavanceerde Modbus-communicatie toe te voegen.

Ontwerp

De SpeedSys T30 is ontworpen met drie redundante sensoringangen en een redundante voedingsingang. Het bestaat uit drie volledig onafhankelijke modules in één unit. Elke module heeft twee relais (één alarmrelais en één triprelais), wat neerkomt op een totaal van 6 relais per unit. De SpeedSys T30 accepteert signalen van variable reluctance sensoren (elektromagnetisch),Hall-effectsensoren en speed encoders, maar verwerkt ook digitale inputsignalen.

Het transmitter-ontwerp zorgt voor een kleine technische footprint waardoor het systeem geschikt is voor elke speed applicatie.





Applications

De SpeedSys T30 wordt gebruikt om speedcondities op roterende machines te monitoren. Door de drie triprelais kan het ook worden gebruikt als 3-kanaals overspeed-bewakingssysteem voor roterende machines. Wat betreft overspeed-bewaking, is het systeem het meest geschikt voor roterende machines zonder SIL-vereisten. Typische toepassingen zijn:

  • Aeroderivatives
  • Microturbines
  • Windturbines
  • Gas- en stoomturbines
  • Hydro turbines
  • Compressors
  • Expanders

Features

Driedubbel redundante ingangskanalen

De SpeedSys T30 beschikt over driedubbel redundante ingangskanalen, waardoor het geschikt is voor overspeed-bewaking en speed monitoring.

Meerdere ingangen signalen

Het systeem kan ingangssignalen verwerken van variable reluctance sensoren (elektromagnetisch), Hall-effectsensoren en en digitale ingangssignalen van speed encoders.

Industriestandaard outputs

De SpeedSys T30 sluit elke veel voorkomende speedfunctie aan op elke industriestandaard uitgang.

Systeem

Systeem features

  • 3 onafhankelijke kanalen
  • 3 redundante sensoringangen
  • Redundante voeding



  • 6 relais
  • 3 triprelais (overspeed bewaking met 2oo3 voting)
  • 3 configureerbare alarmrelais (monitoren van speed condities)
  • Modbus-communicatie
