Verschildruk transmitter - Fischer DE13

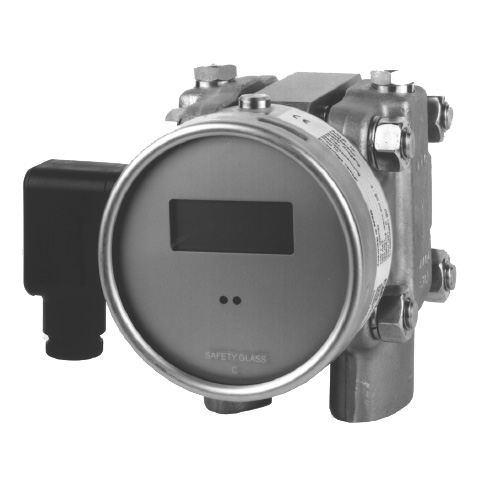

Verschildruktransmitter – DE13

Fischers’ DE13 differentiële druktransmitter is uitermate geschikt voor zware toepassingen waar een hoge nauwkeurigheid is vereist. De DE13 kan door zijn ontwerp ingezet worden bij een maximale statische druk tot 100 bar.

Het meetprincipe van de DE13 bestaat uit twee isolerende membranen die aan weerskanten in contact staan met het medium. Een derde membraan dat zich tussen de twee buitenste membranen bevindt fungeert als sensor. De holte wordt gevuld met hydraulische vloeistof en wordt gescheiden door het derde membraan dat met een vaste verbinding gekoppeld is aan een LVDT (Lineair Variabele Differentiaal Transformator). Het drukverschil zorgt voor een verplaatsing die wordt omgezet in een elektrisch signaal 4..20mA.

Het apparaat van Fischer is leverbaar met een bereik van 0..40 mbar tot 0..25 bar en heeft een nauwkeurigheid van +/- 1,6 procent van het bereik. De DE03 kan uitgerust worden met elektronische limiet relais en een digitaal display.

Toepasbaarheid

Fischers’ DE13 is een breed inzetbare verschildruk transmitter. Typische applicaties voor het systeem zijn filterconditiebewaking, flow monitoring, monitoring bij kleppen en pompaansturing.

Gerelateerde producten

Type Kenmerk P min. P max. PN
DE 03 RVS 0..40 mbar 0..25 bar 100 bar
DE 13 RVS 0..40 mbar 0..25 bar 100 bar
DE 16 algemeen gebruik 0..60 mbar 0..25 bar 25 bar
DE 23 zeer lage druk 0..25 Pa 0..1000 Pa 1 bar
DE 25 neutrale gassen 0..2,5 mbar 0..100 mbar 50..500 mbar
DE 28 gassen en vloeistoffen 0..400 mbar 0..6 bar 16 bar
DE 38 digitaal (opt. zone 2/22) 0..400 mbar 0..6 bar 16 bar
DE 39 GL getest 0..6 bar 0..40 bar 6..40 bar
DE 44 2kanalen (opt. zone 2/22) 0..4 mbar 0..100 mbar 50..500 mbar
DE 45 digitaal (opt. zone 2/22) 0..4 mbar 0..250 mbar 50..500 mbar
DE 46 digitaal, neutrale gassen 0..25 Pa 0..1000 Pa 0,7 bar
DE 50 digitaal, neutrale gassen 0..4 mbar 0..600 mbar 0,02..3 bar
DE 58 switch, digitaal met LED 0..160 mbar 0..600 mbar 40 bar
DE 61 switch, digitaal met LED 0..0,25 mbar 0..40 mbar 0,6 bar
