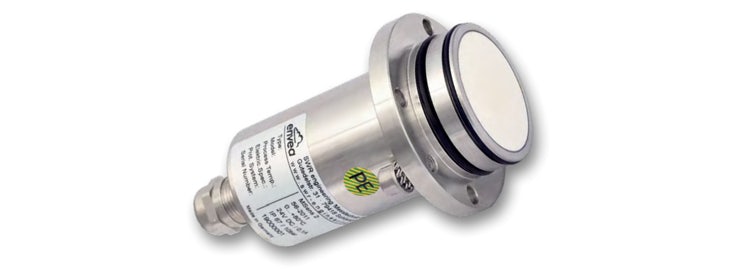

De M-Sens is ontwikkeld voor in-line vochtmetingen van vaste stoffen in continue processen en kenmerkt zich door eenvoudige installatie en kalibratie. In dit artikel worden enkele applicaties van de M-Sens besproken.

De gehele sensor is slijtvast en waterdicht, wat het een zeer betrouwbare sensor maakt met een lange levensduur. Het medium moet altijd in contact zijn met de sensor; het meetvenster wordt daarom beschermd door een gemengd keramiek scherm, wat een goed draagvermogen biedt tegen slijtage en druk.

De M-Sens komt in twee varianten: De M-Sens 2 en de M-Sens 3. De M-Sens 3 heeft twee extra functies die de M-Sens 2 niet heeft:

• Temperatuurmeting:
  Met de geïntegreerde temperatuurmeting kan de gebruiker realtime de temperatuur van het medium aflezen (4-20mA uitgangssignaal), wat een belangrijke procesparameter is bij droog-, verwarmings- of koelprocessen.
• Flowdetectie:
  Met de flowdetectie-functie kan een proces worden bewaakt op verstopping, zoals bij processen waar wordt gewerkt met media met een hoge kans op klonteren. De M-Sens 3 detecteert of het materiaal voor de sensor in beweging is en wanneer dit niet het geval is, bijvoorbeeld omdat er iets vast zit, ontstaat er een foute meetwaarde en triggert de M-Sens 3 een alarm.

Applicaties

1.    Vochtmeting van houtsnippers in een biosmassa-energie centrale

In een biomassa-energiecentrale wekt de verbranding van biomassa elektriciteit en warmte op. De operator van een biobrandstofcentrale was op zoek naar een oplossing die inzicht biedt in het vochtgehalte van de biomassa (houtsnippers) om de toevoer van de verbrandingslucht optimaal af te stemmen voordat de houtsnippers naar de verbrandingskamer getransporteerd worden.

Oplossing

De M-Sens WR is gebruikt om het vochtgehalte van de houtsnippers te monitoren. Dit type M-Sens is ontwikkeld voor grove materialen met hogere vochtgehaltes. De applicatie betrof houtsnippers met een vochtbereik van 20-60%. De M-Sens werd direct na de versnipperaar geplaatst (zie afbeelding 1).

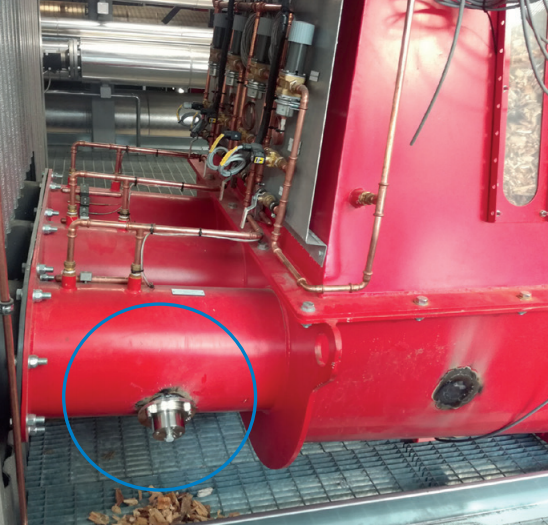

Afbeelding 1. Montage M-Sens na de houtversnipperaar.

Voordelen voor de klant:

• Optimale controle over de toevoer van verbrandingslucht
• Verlaging van brandstofverbruik
• Processoptimalisatie

2.    Vochtmeting van granen in de voedingsindustrie

In een fabriek waar granen worden verwerkt was een operator op zoek naar een oplossing om de efficiëntie van het droogproces te verbeteren en het brandstofverbruik daarmee te verminderen.

Het droogproces is van groot belang voor de uiteindelijke productkwaliteit en materiaalverwerking. Drogersystemen kunnen in verschillende delen van het proces worden geplaatst aan de hand van specifieke vereisten,bijvoorbeeld vóór de materiaalverwerking om te voldoen aan receptspecificaties of tussen het materiaalverwerkings- en verpakkingsproces. Om de prestaties van de droger te regelen, duiden sommige parameters aan of het nodig is om de procesinstellingen aan te passen.

Oplossing

De M-Sens is geïnstalleerd op de trechter, direct na de droger, waar sprake is van continue materiaal flow onder constante condities (zie afbeelding 2).

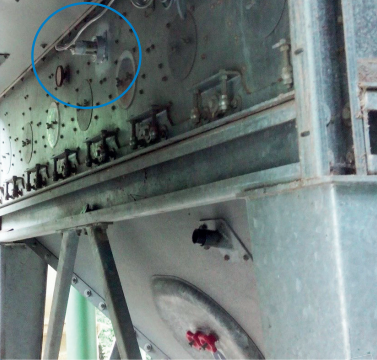

Afbeelding 2. Montage M-Sens op de trechter.

Het is mogelijk om verschillende kalibratiecurves te genereren voor elk materiaal dat verwerkt wordt. Dit zorgt voor een zeer hoge nauwkeurigheid van de sensor. Afhankelijk van het verwerkte materiaal schakelt de PLC automatisch de kalibratiecurve om, waardoor de procedure zo eenvoudig en transparant mogelijk wordt gemaakt.

Voordelen voor de klant:

• Optimalisatie van de drogerefficiëntie
• Verlaging van brandstofverbruik
• Controle over de verwerkingssnelheid
• Kwaliteitsoptimalisatie

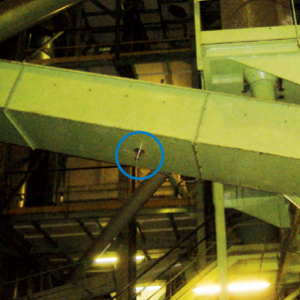

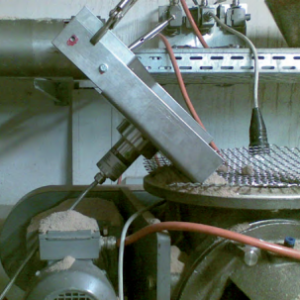

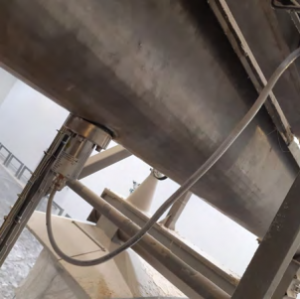

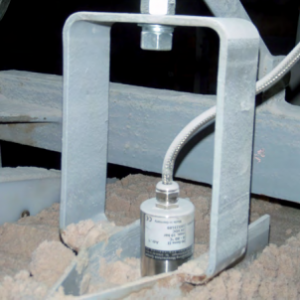

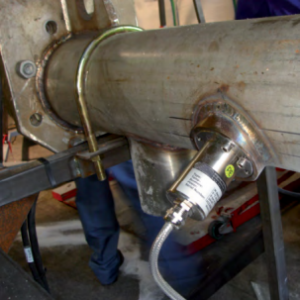

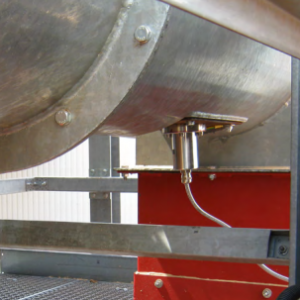

3.    Andere M-Sens applicaties

















Wil je weten of de M-Sens past bij jouw specifieke applicatie? Neem dan contact op met één van onze application consultants.
